逆变器使用说明书

逆变器使用说明书

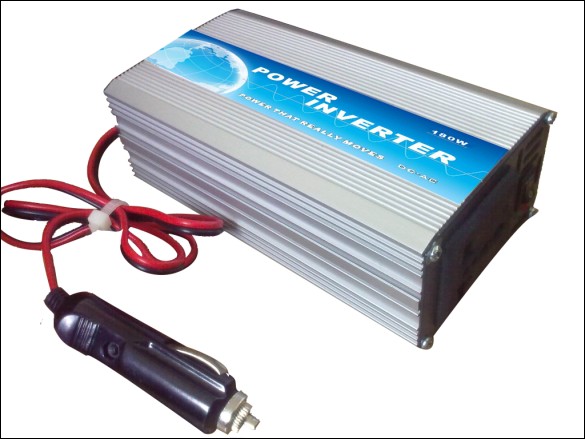

  • 产品名称逆变器使用说明书
  • 产品简介逆变器的作用是把车用直流电源转换为纯正弦波形的家用电源,纯正弦波形逆变器与修正正弦波形逆变器或方波逆变器相比具有启动能力强、负载适应性好、对负载损伤小,感性负载发热量低等优点。这款纯正弦逆变器体积轻巧,设计合理,代表着高频逆变器的新潮流。

产品详细

产品特性:

      功率足:当负载额定功率与逆变器功率相等,或低于逆变器功率时,逆变器不会产生过载保护,能正常工作。


      安全性能好:产品具备短路、过载、过电压、欠电压、超温5种保护功能。(名词解释:短路保护--当交流输出端正负极被无意短接,逆变器自动停止工作,进入保护状态,使输出电压为0,不会对电器产品、逆变器和汽车蓄电池产生影响;过载保护—当负载额定功率超过逆变器额定功率时,逆变器自动停止工作,进入保护状态;过压或欠压保护—当蓄电池电压超过或低于逆变器设定输入保护电压时,逆变器自动停止工作,进入保护状态,超温保护—当逆变器本体温度超过65℃时,逆变器自动停止工作,进入保护状态。


       物理性能良好:散热性能优良,可抗一定外力的挤压或碰击。

?
       设计合理:它采用国际流行的纯正弦逆变电路,转换效率高,全自动保护,产品设计合理、易操作,工作安全可靠,广泛适用太阳能、风能等发电转换、户外作业、及家用电器运作。


       过压关断:逆变器配置有过压关断保护功能,当逆变器的输入电压大于16V时,逆变器的交流输出将自动关断。


      欠压关断:逆变器配置有欠压关断保护功能,当逆变器的输入电压低于9.7V时,逆变器的交流输出将自动关断。


      低压报警:当逆变器的输入电压低于10.7V时,逆变器自动报警。


      过温保护:当环境温度升高导致逆变器内部温度超过安全温度时,逆变器将保护。当温度恢复正常后,逆变器会自动恢复正常工作,如果连续发生几次过温关断现象则可能会引起逆变器自锁保护,需要手动恢复(即开关关闭后再重新打开)。


      过载保护:逆变器配置有过载保护功能,当带动负载功率或电器的启动功率过大,逆变器将保护。当负载正常后,逆变器会自动恢复正常工作,如果连续发生几次过载关断现象则可能会引起逆变器自锁保护,需要手动恢复(即开关关闭后再重新打开)。


     短路保护:有短路保护,连续短路可能引起逆变器自锁保护需要手动恢复。





正弦波产品规格参数(
150W~1000W

规格型号
UNIV-150P
UNIV-300P
UNIV-600P
UNIV-1000P
UNIV-1500P
UNIV-2000P
UNIV-3000P
UNIV-5000P
输出波型
正弦波
正弦波
正弦波
正弦波
正弦波
正弦波
正弦波
正弦波
输入电压(直流)
12V DC / 24V DC /48V DC
输出电压(交流)
110V AC / 230V AC
输出频率
50Hz / 60Hz
输出功率(W
150
300
600
1000
1500
2000
3000
5000
峰值功率(W
300
600
1200
2000
3000
4000
6000
10000
效率
85-90%
85-90%
85-90%
85-90%
85-90%
85-90%
85-90%
85-90%
总谐波失真量
3%
3%
3%
3%
3%
3%
3%
3%
空载电流
0.45A
0.4A
0.6A
0.8A
0.9A
1.0A
1.2A
1.5A
工作、存储温度
65+/-5、50+/-20
工作湿度
20-80%
20-80%
20-80%
20-80%
20-80%
20-80%
20-80%
20-80%
保护
过载,短路,过温,反接(保险),过/欠压
冷却方式
过载、过热控制,风扇冷却




本机规格参数

规格型号

输出波型
正弦波                   修正正弦波
输入电压(直流)
12V DC     □ 24V DC     □ 48V DC
输出电压(交流)
    110V AC      230V AC       其它
输出频率
50Hz    60Hz
输出功率(W
150
300
600
1000
峰值功率(W
300
600
1200
2000
效率
85-90%
空载电流
0.3A
0.4A
0.6A
0.8A
工作温度
65+/-5
存储温度
50+/-20
工作湿度
20-80%
保护
过载,短路,过温,反接(保险),过/欠压
冷却方式
过载、过热控制,风扇冷却
