name：constant voltage恒压源/恒流源模块
产品规格：PSM24V-XA
一、产品简介：
PSM24V-XA 恒压源/恒流源是国内首款PLC 型恒压源/恒流源，小巧精致， 性能优越，使用方便，保护措施严密，具有如下特点：
● 独有西门子PLC 外型与接口。
● 最大输出4A，无风扇，效率高，轻巧。
● 独有过流、短路保护电路，军品级的质量呵护。
● 独有电压、电流双回路，控制更加稳定、精确、操作性好。
● 多样式控制模式（PLC、外接电位器、外接数码控制表）。
● 支持CAN/485通信，可作为PLC扩展模块使用。
● 组合及应用方式灵活多变，功能强大。
二、型号规格：
PSM24V 恒压源
| 型号 | 输出电压 | 输出功率 | 最大输出电流 |
| PSM24V_4A_CV | 0-24V | 80W | 4A |
| PSM24V_3A_CV | 0-24V | 60W | 3A |
| PSM24V_2A_CV | 0-24V | 40W | 2A |
| PSM24V_1A_CV | 0-24V | 20W | 1A |
PSM24V 恒流源
| 型号 | 输出电流 | 输出功率 | 最大输出电压 |
| PSM24V_4A_CC | 0-4A | 80W | 22V |
| PSM24V_3A_CC | 0-3A | 60W | 22V |
| PSM24V_2A_CC | 0-2A | 40W | 22V |
| PSM24V_1A_CC | 0-1A | 20W | 22V |

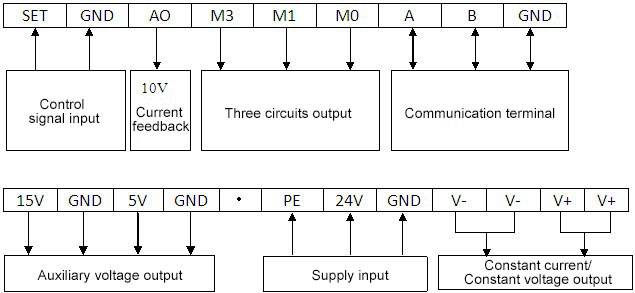

三、接线端子定义：
四、两种工作模式：
1、恒压工作模式时将跳线帽插至“CV”处。
2、恒流工作模式时将跳线帽插至“CC”处。

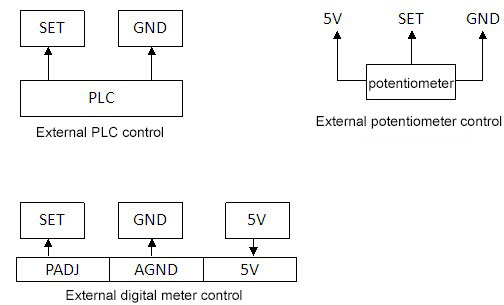

五、三种控制模式：
控制信号从SET和GND端子引入，有以下三种控制模式：
1、外接PLC 控制。
a、PLC 输出0—5V 时，将跳线帽插至“5V”处。
b、PLC 输出0—10V 时，将跳线帽插至“10V”处。
c、PLC 输出0—20mA 时，将跳线帽插至“20mA”处。
2、外接电位器控制。
3、外接数码表控制。
外接数码表控制时，将跳线帽插至“Pn”处。
picture：
